غرفة اختبار الاستقرار

غرفة اختبار الاستقرار

Image link
Image link
Image link
غرفة اختبار الاستقرار

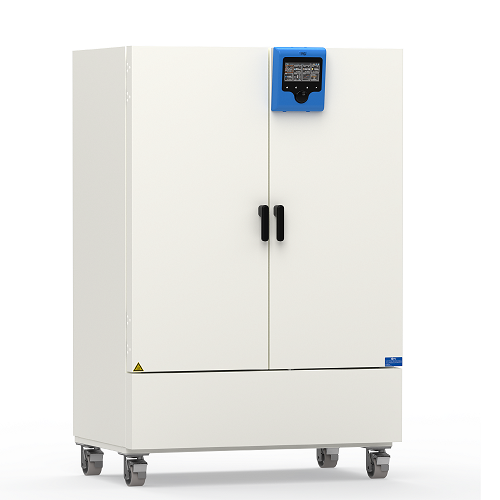

جهاز غرفة اختبار الثبات الدوائي أو غرفة التحكم في درجة الحرارة والرطوبة طراز ZF، يتميز بالتحكم المتزامن في درجة الحرارة والرطوبة، وهو الجهاز المثالي لاختبارات الثبات وفقًا لدليل ICH Q1A(R2). نظام التسجيل وإدارة القيم الضابطة الفريد من نوعه والمتوافق مع المعايير الدولية مثل GMP وGLP يجعل هذا الجهاز مميزًا مقارنةً بالأجهزة المماثلة في جميع أنحاء العالم.

Image link
إنذار SMS
Image link

جهاز غرفة اختبار الثبات FG في أنواع المختبرات صناعي الصيدلانية تحقيق إنه قابل للتطبيق.

تقديم الجيل الجديد من غرفة اختبار الثبات FG

أدق غرفة اختبار في العالم مع تجانس لا مثيل له وفقًا لأحدث وأشهر المعايير الدولية

عودة سريعة لدرجة الحرارة إلى درجة الحرارة المحددة بعد فتح باب الجهاز

متساوي الحرارة عند 27 نقطة من الغرفة

سرعة تسخين عالية

استقرار درجة الحرارة

ثلاثي الجدران

أمان مزدوج لحماية عيناتك من الزيادة أو النقصان غير المرغوب فيهما في درجة الحرارة

ترموستات أمان قابل للتعديل مع حساس منفصل (مزود بحساسين PT100)

مطابق مع أحدث معايير (TWW) DIN 12880 الفئة 3.3

التحكم في درجة الحرارة في حال ارتفاع أو انخفاض غير مرغوب فيه للحرارة

متعة استخدام أدق نظام تبريد في العالم

قدرة تبريد فائقة حتى في درجات الحرارة البيئية العالية

لا مرض القلاع

2 مبخر

أكثر جهاز ترطيب مقاوم بدون ترسيب على الحساسات

منع التفاعل الكيميائي وتآكل حساسات مستوى المياه

لمنع ترسيب المياه على الحساسات الإلكترونية

استخدام حساسات إلكترونية للتحكم في مستوى المياه

نظام ترطيب غرفة التحكم في درجة الحرارة والرطوبة
Image link
نظام ترطيب فريد من نوعه

مصدر مياه الدخول والخروج مع مضخة منفصلة (دون الحاجة إلى تمديدات أنابيب مياه الدخول والصرف الصحي)

عودة سريعة للرطوبة إلى المستوى المضبوط بعد فتح الباب

مزود بمضخة لتصريف المياه الزائدة

إمكانية ضبط الرطوبة بدقة

توليد الرطوبة بسرعة عالية

مستشعر رطوبة دقيق

استخدام أحدث وأدق وحدات التحكم الدقيقة من سلسلة ARM

نظام قفل وحدة التحكم لمنع التغييرات غير المقصودة

شاشة LCD رسومية مع أزرار لمس حساسة

معايرة الرطوبة بسهولة من قبل المستخدم عند نقطتي رطوبة

معايرة الحرارة بسهولة من قبل المستخدم عند ٦ درجات حرارة

جهاز تحكم PID للتحكم في درجة الحرارة والرطوبة

جهاز تحكم بـ ٣ برامج و١٠٠ خطوة لكل برنامج

Image link
Image link
Image link
Image link
التحقق الذكي من درجة الحرارة STM

إنذار ذكي للانحراف عن درجة الحرارة والرطوبة المضبوطة

إنذار انقطاع أو نقص المياه

إنذار فتح باب الجهاز

إرسال رسالة نصية قصيرة عند حدوث الإنذار

توثيق القيم (Documentation)
ذاكرة داخلية لتسجيل قيم درجة الحرارة والرطوبة وسرعة المروحة لمدة تصل إلى عامين
تسجيل القيم وفقًا لمعايير GMP و GLP.
رسم بياني لدرجة الحرارة والرطوبة على شاشة LCD الخاصة بالجهاز
برنامج FG Smart Monitor

فيديو المنتج

للتعرف على المزيد من تفاصيل المنتج شاهد الفيديو المعاكس.

معرض فيديو المنتج

جدول المواصفات الفنية لغرفة اختبار الثبات طراز ZF
Image link
المواصفات الخارجية
ZF120
ZF240
ZF400
ZF700
ZF1400
العمق مع المقبض وخزان مياه الخروج (G) (cm)
95
95
120
129
العمق مع المقبض (F)(cm)
75
75
75
90
112
ارتفاع الجهاز مع القاعدة (E) (cm)
106
148
204
197
205
عرض الجهاز (D) (cm)
82.5
90
90
121
161
عدد الأبواب
1
1
1
2
2
Image link
المواصفات الداخلية
ZF120
ZF240
ZF400
ZF700
ZF1400
الحجم الداخلي (Lit)
124
400
700
1342
عرض (A) (cm)
59
66
66
97
136
العمق (C)(cm)
46
45.5
45.5
57
77
الوزن الصافي للجهاز (kg)
115
150
220
325
قدرة تحمل الوزن لكل صينية (kg)
30
40
40
40
45
القدرة على تحمل وزن الأرضية بالكامل (kg)
100
150
200
250
300
عدد الأدراج القياسية في الماكينة - (يمكن طلبها)
2-(4)
2-(8)
2-(15)
2-(14)
2-(14)
مواصفات درجة الحرارة والرطوبة (*)
ZF120
ZF240
ZF400
ZF700
ZF1400
تجانس في 27 نقطة داخل الحجرة بدون رطوبة (التفاوت) (±K) عند 25°C
±1
±1
±1
±1
تجانس في 27 نقطة داخل الحجرة مع الرطوبة (Variation) (K±) 25°C
±1
±1
±1
±1
±1
تجانس في 27 نقطة داخل الحجرة بدون رطوبة (Variation) (K±) 40°C
±1.5
±1.5
±1.5
±1.5
±1.5
تجانس في 27 نقطة داخل الحجرة مع الرطوبة (Variation) (K±) 40°C
±1.5
±1.5
±1.5
±1.5
±1.5
تذبذب درجة الحرارة بدون رطوبة عند (fluctuation) (K±) 25°C
±0.5
±0.5
±0.7
±0.5
±0.5
تذبذب درجة الحرارة مع الرطوبة عند (fluctuation) (K±) 25°C
±1
±1
±1
±1
±1
تذبذب درجة الحرارة بدون رطوبة عند (fluctuation) (K±) 40°C
±0.6
±0.6
±0.6
±0.6
±0.6
تذبذب درجة الحرارة مع الرطوبة عند (fluctuation) (K±) 40°C
±0.8
±0.8
±1
±1
±1
زمن استعادة درجة الحرارة بعد فتح الباب لمدة 30 ثانية عند درجة حرارة 25°C ورطوبة 60% *(min)
10
10
10
20
20
دقة العرض عند درجة حرارة (deviation) (K±) 40°C
±0.2
±0.2
±0.2
±0.2
±0.2
تذبذب الرطوبة (RH%)
±5
±5
±5
±5
±5
نطاق درجة الحرارة بدون رطوبة (C°)
0-60
0-60
0-60
0-60
0-60
نطاق درجة الحرارة مع الرطوبة (C°)
10-60
10-60
10-60
10-60
10-60
نطاق الرطوبة (RH%)
10-80
10-80
10-80
10-80
10-80
شروط التركيب
ZF120
ZF240
ZF400
ZF700
ZF1400
المسافة بين الجهاز والأجهزة والجدران المجاورة (cm)
15
15
15
15
المساحة الفارغة فوق الجهاز (cm)
30
40
40
40
40
المسافة بين الجهاز والجدار الخلفي (cm)
20
20
20
20
20
درجة الحرارة البيئية الدنيا والقصوى (°C)
16+ الی 26+
16+ الی 26+
16+ الی 26+
16+ الی 26+
16+ الی 26+
أقصى نسبة رطوبة (%RH)
70
70
70
70
70
المعلومات الإلكترونية
ZF120
ZF240
ZF400
ZF700
ZF1400
قوة (W)
1540
3300
3300
4000
تردد الطاقة (HZ)
50
50
50
50
50
جهد كهربائي (V AC)
220
220
220
220
220
تيار الكتريكي (A)
7
12
15
17
18.2
المعدات والخدمات المخصصة

شهادات IQ و OQ و PQ

صينية من الفولاذ المقاوم للأكسدة

مرحّل (ريليه) إخراج الإنذار

مفتاح الشبكة (Network Switch)

فتاح الشبكة اللاسلكية (Wi-Fi Switch)

المودم (Modem)

Image link
Image link
أسئلة مكررة

نظرًا لأن خزان المياه في أجهزة غرف الثبات منفصل عن الجهاز، فإنه يمكن فصل الخزان عند إدخال الجهاز إلى المختبر، ومن ثم إعادة تركيبه بعد تثبيت الجهاز. في هذه الحالة، يكون عمق الجهاز بدون الخزان 75 سم.

وفقًا لمعايير شركة FG والمعايير العالمية المعتمدة، فإن أفضل مسافة بين غرفة اختبار الثبات والجدران أو الأرضية أو السقف تعادل 10% من طول كل جانب من جوانب الجهاز. على سبيل المثال، إذا كان عرض الجهاز 40 سم، فيجب ترك مسافة 4 سم من كل جانب (اليمين واليسار)، وإذا كان عمق الجهاز 50 سم، فيجب ترك مسافة 5 سم من الأمام والخلف عند تحميل العينات داخل الحجرة.

يستغرق الأمر دائمًا وقتًا حتى تصل درجة حرارة الغرفة الداخلية إلى نقطة التحديد. يتم تنشيط المؤقت الذكي عندما تصل درجة الحرارة إلى نقطة التحديد.

نظرًا لكون العديد من المراكز لا تحتوي على تجهيزات مثل تمديدات المياه أو الصرف الصحي، فقد تم تزويد غرف اختبار الثبات من نوع FG بميزة تُمكّنها من العمل بشكل مستقل عن نقص التجهيزات في موقع التركيب. لذلك، فإن غرفة اختبار الثبات FG مزوّدة بخزان مياه للدخول والخروج، ولا تحتاج إلى أي تمديدات مياه.

يجب أن تكون الإنذارات بطريقة تجذب انتباه المستخدم. الآن تخيل جهازًا يصدر إنذارًا بشكل متكرر ودون سبب، مثل عند فتح باب الجهاز (حيث ترتفع أو تنخفض درجة حرارة الجهاز بشكل طبيعي). في الأجهزة العادية، يُفعَّل الإنذار في هذه الحالات، أما في جهاز FG، فالإنذار يُفعَّل فقط عند وجود حاجة حقيقية أو حدوث خلل في الجهاز.

لا، باستخدام تقنية HCT، لا يتم إدخال بخار الماء مباشرة إلى غرفة الاختبار، بل يتم إدخال هواء رطب، مما يمنع تبلل العينات ويحافظ على جفافها.

نعم، يمكن تنفيذ ذلك عند الحاجة وبناءً على طلب المستخدمين.

نظرًا لأن الرطوبة النسبية لها علاقة مباشرة بدرجة الحرارة، فإن هناك دائمًا بعض القيود في الأجهزة التي تتحكم في كل من الحرارة والرطوبة معًا. وأجهزة FG ليست استثناءً من هذه القاعدة، لذلك يُنصح بالرجوع إلى مخطط درجة الحرارة والرطوبة الموجود في دليل البيانات (Datasheet) الخاص بأجهزة FG.
